Секреты долговечности: из какой стали и каких комплектующих делают тренажеры для фитнес-клубов

Когда зал работает в режиме 24/7, тренажеры проходят через тысячи циклов нагрузки ежемесячно. В таких условиях выживает только оборудование, спроектированное с большим запасом прочности. Мы разберем, из чего именно складывается этот запас, углубившись в металловедение, механику и статистику отказов.

Металл: не просто «толстый», а правильный

Основа долголетия любой силовой рамы - это профильная труба. Но ключевое значение имеет не только толщина стенки (которая у профессиональных моделей стартует от 3-4 мм), а марка стали и способ ее обработки.

В производстве надежных тренажеров используется преимущественно конструкционная сталь с высоким содержанием углерода, например, марки 35, 45 или их аналоги. После сварки рам они проходят обязательную термическую обработку - нормализацию или отпуск.

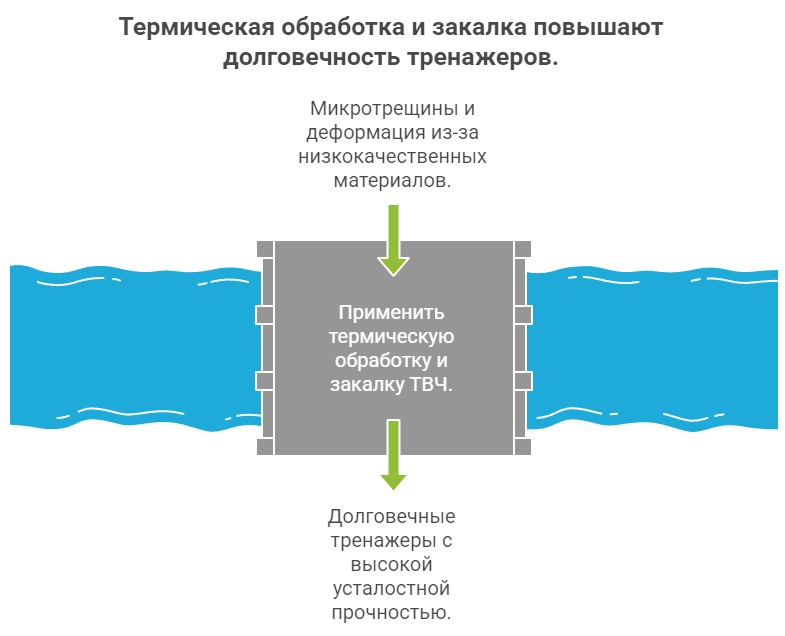

Это снимает внутренние напряжения, возникающие в сварных швах. Если этим пренебречь, через полгода активной эксплуатации в узлах соединения могут появиться микротрещины.

Для подвижных элементов тренажеров - осей вращения и валов - применяются легированные стали с последующей закалкой током высокой частоты (ТВЧ). Твердость поверхности в этом случае достигает 40-45 HRC (единиц Роквелла), что гарантирует отсутствие выработки даже при агрессивном использовании грифа в станке Смита или в тренажере для жима ногами.

Цифры статистики долговечности металлоконструкций

• Рамы из стали 45 с толщиной стенки 4 мм выдерживают более 1 500 000 циклов нагрузки без появления остаточной деформации.
• Основная причина выхода из строя дешевых тренажеров (72% случаев) - разрыв сварного шва или изгиб рамы, вызванные использованием низкокачественного металлопроката.
• Применение нормализации после сварки увеличивает усталостную прочность узлов крепления рычагов в среднем на 35%.
• Валы, прошедшие закалку ТВЧ, сохраняют геометрию в 5 раз дольше необработанных аналогов.

Тросы и полиспасты: стальная «кровеносная система»

Грузоблочные тренажеры и кроссоверы передают усилие через тросы. Здесь критически важны два параметра: конструкция троса и способ его крепления.

В профессиональном сегменте используют исключительно стальные тросы двойной свивки с органическим сердечником, пропитанным специальной смазкой. Количество прядей - 7х19 (семь прядей по девятнадцать проволок в каждой). Такая конструкция обеспечивает идеальный баланс между гибкостью и сопротивлением разрыву.

Но даже самый лучший трос прослужит недолго, если в системе используются дешевые ролики. Здесь необходим капролон или текстолит. Эти полимерные материалы обладают низким коэффициентом трения и не «режут» сталь. Узел крепления троса к стеку (месту крепления веса) должен быть выполнен методом опрессовки втулкой под высоким давлением, а не простым зажимом винтами. Опрессовка исключает проскальзывание и разлохмачивание.

Подшипники: искусство скольжения

То, что направляет движение грифа или рычага, определяет плавность хода и отсутствие люфтов. Здесь бесспорный лидер - графитосодержащиевтулки скольжения или качественные линейные подшипники.

В тренажерах с горизонтальным перемещением нагрузки (например, в тренажерах для сведения ног) лучше всего зарекомендовали себя втулки на основе бронзографита. Они не боятся точечных ударных нагрузок и работают бесшумно.

Для вращающихся узлов (места крепления рычагов) предпочтительны закрытые подшипники качения класса точности не ниже Р5. Закрытый пылезащитный корпус предотвращает попадание пота и грязи, что в фитнес-клубе неизбежно.

Особый разговор: гантельные грифы

Гантели - самый интенсивно используемый инвентарь. Их главная болезнь - проворачивание блинов и разбалтывание замков.
Решением становится технология цельнолитого грифа. В качественных снарядах спортивный гантельный гриф и замковый механизм (контргайка) представляют собой единое целое с корпусом, куда заливается бетон или зачеканиваются блины.

Для разборных моделей используется технология холодной посадки стального грифа в литой блин. Резьба на замках должна быть не накатанной, а нарезанной на станке с ЧПУ - это дает идеальный шаг и исключает «слизывание» даже при частом срывании замков в спешке. Хромирование грифа должно быть многослойным, с промежуточным слоем никеля, чтобы покрытие не слезало кусками через полгода пота.

Аналитика рынка

Аналитики производства силовых тренажеров для профессионалов, изучив конъюнктурные данные по рынку за последние 17 лет, пришли к однозначному выводу: погоня за кажущейся экономией на этапе закупки спортивного оборудования приводит к удорожанию эксплуатации в 2-3 раза на горизонте 5 лет.

Основная статья расходов владельцев клубов, купивших недорогой инвентарь, - это не плановая замена расходников, а экстренный ремонт рам и блоков.

Завод отмечает устойчивый тренд: если в 2008-2012 годах рынок был ориентирован на «удешевление любой ценой», то последние 5 лет профессиональное сообщество (владельцы залов и тренеры) четко сместило фокус в сторону совокупной стоимости владения.

Они готовы платить больше на старте за тренажер, который простоит 15 лет без капитальных вмешательств. Данные показывают, что спрос на силовые тренажеры с подтвержденным ресурсом узлов (декларируемым запасом прочности) вырос на 60%.

Особенности работы завода

Производственный процесс на заводе выстроен вокруг идеи проверенной функциональности, а не маркетинговых мифов. В отличие от многих сборочных цехов, здесь сохранили полный цикл металлообработки. Это значит, что рамы будущих тренажеров не закупаются у сторонних подрядчиков - они варятся и проходят термообработку непосредственно в цехах завода.

Такой подход позволяет контролировать геометрию на каждом этапе и гарантировать, что станины тренажеров не «поведет» при сварке. Инженеры завода настаивают на использовании усиленных узлов вращения даже там, где конкуренты ставят упрощенные втулки. Каждый тренажер перед отгрузкой проходит цикл тестирования под нагрузкой, превышающей рабочую на 30-40%.

Эта политика качества сформировала пул постоянных клиентов - владельцев залов, которые однажды столкнувшись с простоем оборудования из-за поломок, перешли на продукцию завода и остаются с ним более 10 лет, постепенно расширяя парк своих клубов.

Пластик и обивка: вопросы гигиены и эргономики

Даже вечная рама потеряет смысл, если через год порвется обивка или потрескается пластик. В профессиональном сегменте для сидений и спинок используется исключительно искусственная кожа с высокой стойкостью к истиранию (минимум 100 000 циклов по Мартиндейлу) и обработанная антибактериальными составами.

Наполнитель - многослойный: жесткое основание из пенополиуретана высокой эластичности (HR-пенополиуретан) и мягкий верхний слой.

Такая комбинация не проминается до досочного состояния через год. Пластик кожухов и накладок - это ударопрочный АБС (акрилонитрилбутадиенстирол) или полиамид, окрашенный в массе. Это означает, что царапина на таком пластике не будет белой, и он не расколется от случайного удара гантелью.

Цифры статистики по износу отделочных материалов

• Обивка с плотностью 650 г/м² и стойкостью к истиранию 150 000 циклов служит в коммерческом зале в среднем 4-5 лет до появления потертостей.
• 90% потрескавшихся пластиковых накладок на дешевых тренажерах выполнены из вторичного полистирола, не устойчивого к УФ-лучам и ударам.
• Использование влагостойкой фанеры (ФСФ) толщиной 18-21 мм в основе спинок и сидений исключает рассыхание каркаса под обивкой в условиях повышенной влажности.
• Количество слоев краски на металлических частях тренажера профессионального уровня - не менее 3, включая грунт-эмаль по фосфатирующему составу.

Точность подгонки: кинематика и люфты

Долговечность - это еще и сохранение кинематики. Если тренажер для бицепса через полгода начинает «гулять» в стороны, значит, износились посадочные места осей.
Главный враг здесь - люфт. Чтобы его не было, в узлах вращения используются распорные втулки и прецизионные подшипники.

Расточка посадочных мест должна производиться на станках с ЧПУ, что обеспечивает допуски в сотые доли миллиметра. При сборке ответственные соединения фиксируются анаэробными фиксаторами резьбы (лоутакт-составами), которые предотвращают самоотвинчивание гаек при вибрации, но позволяют демонтировать узел для обслуживания специальным инструментом.

Резюмируя, можно сказать: долговечность тренажера закладывается не на этапе сборки, а на этапе проектирования и подбора материалов. Это комплекс решений от химсостава стали до состава пластика, каждое из которых влияет на общий ресурс оборудования.

Выборка интересных вопросов и ответы экспертов

1. Какая марка стали оптимальна для рамы профессионального тренажера и почему не стоит гнаться за самой толстой трубой?
   В профессиональном оборудовании приоритет отдается не просто толщине, а конструкционным сталям с пределом текучести не ниже 250 МПа, таким как марки 20, 35 или их аналоги с низким содержанием серы и фосфора.

Толщина стенки профиля 3-4 мм здесь достаточна, так как геометрическая жесткость конструкции достигается формой профиля (чаще всего 50х50 или 80х40 мм) и правильной системой раскосов.
Погоня за гипертрофированной толщины трубой свыше 5 мм без оптимизации рамы ведет к неоправданному утяжелению тренажера, усложнению его транспортировки и расстановки, но не дает прироста надежности, если металл имеет низкую усталостную прочность.

1. Через сколько циклов нагрузки гарантированно появляются микротрещины в сварных швах, если производитель пренебрег термической обработкой?
   Если после сварки рама не прошла нормализацию или низкий отпуск, внутренние напряжения в зоне термического влияния остаются чрезвычайно высокими.

При стандартной эксплуатации коммерческого зала первые микротрещины в таких швах могут начать образовываться уже после 80-100 тысяч циклов нагружения, что примерно соответствует 6-8 месяцам работы в режиме 24/7. Отказ от термообработки снижает усталостную долговечность узла в среднем на 30-40%, превращая потенциально надежное соединение в зону риска.

1. Почему в одних тренажерах тросы служат пять лет, а в других рвутся через полгода, хотя визуально выглядят одинаково?
   Визуальное сходство обманчиво. Ключевое различие кроется в конструкции сердечника и типе свивки. В долговечных машинах используется трос типа 7х19 с органическим сердечником, пропитанным высокотемпературной смазкой, который работает как амортизатор и внутренний резервуар смазки.

Быстро выходящие из строя тросы часто имеют металлический сердечник или более дешевую свивку 7х7, которая менее гибка и быстрее истирается о блоки. Кроме того, огромную роль играет материал самих блоков: мягкий пластик или алюминий "режут" трос изнутри, тогда как капролон или текстолит полируют его, продлевая срок службы.

1. Капролон, текстолит или бронзографит: какой материал направляющих втулок действительно исключает люфты и износ?
   Категоричных фаворитов нет, каждый материал закрывает свои задачи. Для узлов с высокими ударными нагрузками и возвратно-поступательным движением лучше работают бронзографитовые втулки благодаря своей маслоемкости и способности выдерживать точечные давления.

Для вращающихся узлов с высокими требованиями к плавности хода чаще используют капролон (полиамид-6), который обладает низким коэффициентом трения и отлично работает в паре со сталью без дополнительной смазки. Текстолит, как слоистый материал, хорош в условиях ограниченных смазки и высоких удельных нагрузок, но более требователен к чистоте обработки сопряженных деталей. Исключение люфта обеспечивается не столько материалом, сколько прецизионной подгонкой пары вал-втулка.

1. Правда ли, что подшипники качения в узлах вращения лучше любых втулок и насколько оправдано применение закрытых подшипников класса точности Р5?
   Неправда, что подшипники качения абсолютно лучше. В тренажерах они дают минимальный люфт и легкость хода при высоких скоростях вращения, но они более чувствительны к ударным нагрузкам и перекосам, чем качественные втулки скольжения.

Применение закрытых подшипников класса точности Р5 в профессиональных машинах полностью оправдано в тех узлах, где критически важна фиксация оси без малейшего радиального биения (например, в местах крепления длинных рычагов). Пылезащитные шайбы в них защищают сепаратор и тела качения от агрессивной среды пота и хлора, что критично для зала. Однако стоимость такой оснастки заметно выше.

1. Как отличить технологию холодной посадки грифа в литой блин от простого вклеивания при выборе разборных гантелей?
   Основной признак надежной фиксации - это наличие контрольной стопорной втулки или видимого шва запрессовки. При холодной посадке (деформировании) гриф, имеющий насечку или рифление, запрессовывается в отверстие блина с натягом, создавая неразъемное механическое соединение.

При простом вклеивании часто используется эпоксидный состав, и со временем под нагрузкой гриф может провернуться в блине. Визуально отличить сложно, но если на стыке грифа и блина есть аккуратный, ровный поясок металла или специальная контргайка, завальцованная в тело блина, - это признак механической фиксации. Стык, залитый компаундом, выглядит более "пластиково" и часто имеет неровный шов.

1. Почему хромировка на грифе может слезть кусками уже через год и какое покрытие гарантирует сохранность эстетики?
   Отслоение хрома - классический признак отсутствия промежуточного подслоя никеля и нарушения технологии нанесения. Качественное гальваническое покрытие всегда многослойное: сначала медь (для выравнивания микронеровностей), потом никель (коррозионная стойкость и вязкость), и только затем хром (твердость и блеск).

Если хром нанесен прямо на сталь, любая микротрещина от удара или пота приведет к коррозии под покрытием, и хром начнет "пузыриться" и отслаиваться. Гарантию сохранности дает только строгое соблюдение толщины каждого слоя и использование ванн с блескообразующими добавками.

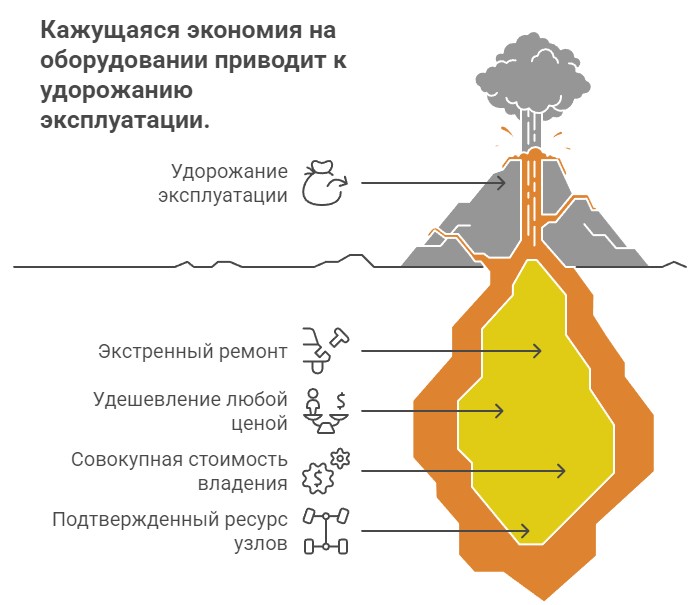

1. Что такое совокупная стоимость владения тренажером и как она влияет на бюджет клуба при кажущейся выгоде дешевого оборудования?
   Совокупная стоимость владения - это сумма всех затрат, связанных с тренажером за весь срок его службы: цена покупки, стоимость доставки, монтажа, регулярного обслуживания (смазка, замена тросов, подтяжка крепежа), внеплановых ремонтов и, самое главное, потери прибыли от простоя оборудования.

Дешевый тренажер может выиграть в цене покупки, но проиграть в 2-3 раза по затратам на ремонт за 5 лет. Кроме того, сломанный тренажер не приносит дохода и создает негативный опыт у клиентов, что косвенно бьет по бюджету клуба гораздо сильнее, чем кажется на первый взгляд.

1. Какие допуски обработки посадочных мест осей считаются эталонными и как проверить геометрию рамы без сложных приборов?
   Для профессионального оборудования эталонными считаются допуски на диаметр посадочного места в пределах H8 или H9 по системе отверстия, что соответствует точности порядка 0,02-0,05 мм в зависимости от диаметра оси. Это обеспечивает плотную, но подвижную посадку без люфта.

В бытовых условиях проверить геометрию (отсутствие "скручивания" рамы) можно, установив тренажер на идеально ровный пол и проверив диагонали основания рулеткой. Разница в диагоналях более 5-7 мм говорит о деформации. Проверить соосность посадочных мест можно, вставив в них калиброванный вал: он должен входить во все отверстия без закусывания и перекосов.

10. Какой наполнитель сидений не проседает до жесткости доски при круглосуточной эксплуатации и что такое HR-пенополиуретан?
HR-пенополиуретан (High Resilience) - это высокоэластичный пенополиуретан с открытой ячеистой структурой. В отличие от дешевого пенополиуретана, он не "схлопывается" под длительной нагрузкой, а благодаря своей структуре мгновенно восстанавливает форму.

Его ключевая характеристика - коэффициент комфорта (отношение вдавливания при малой и большой нагрузке), который значительно выше, чем у стандартных марок. В профессиональных сиденьях часто используется комбинация: нижний слой из жесткого HR (опора и распределение нагрузки) и верхний слой из мягкого висколастика (облегание и комфорт), что исключает эффект гамака или доски.

11. Зачем в профессиональных тренажерах используют анаэробные фиксаторы резьбы и можно ли потом разобрать такой узел для ремонта?
Анаэробные фиксаторы (например, составы аналог Loctite) применяются для стопорения резьбовых соединений в узлах, подверженных вибрации (места крепления осей, ручек, направляющих). Они полимеризуются в зазоре между витками резьбы без доступа воздуха, надежно фиксируя соединение, но не занимая весь объем, как клей.

Для демонтажа такое соединение разбирается обычным инструментом, но с приложением большего усилия. Если фиксатор выбран правильно по усилию (средней прочности), узел разборный. Применение фиксаторов исключает самоотвинчивание гаек и появление опасных люфтов, что критично для безопасности.

12. Почему пластик кожухов дорогих тренажеров не трескается от удара гантелью, а на бюджетных моделях разлетается сразу?
Все дело в типе пластика и наличии ударных модификаторов. В дорогом сегменте используется АБС (акрилонитрилбутадиенстирол) пластик с высоким содержанием бутадиенового каучука или поликарбонат (ПК).

Эти материалы обладают высокой ударной вязкостью и способны деформироваться без разрушения, поглощая энергию удара. Бюджетные кожухи часто делают из полистирола (ПС) или вторичного АБС с низким содержанием каучука - они жесткие, но хрупкие. Удар по такой детали вызывает распространение трещины по всему объему, так как материал не способен к пластической деформации.

13. Как влияет на ресурс тренажера тип смазки в тросовой системе и как часто ее нужно менять при интенсивной эксплуатации?
Тип смазки критичен. В системах скольжения (трос по блоку) нельзя использовать густые литиевые или солидоловые смазки - они собирают пыль и превращаются в абразивную пасту.

Применяются специальные проникающие смазки на силиконовой основе или с тефлоном, которые сохраняют эластичность, не густеют со временем и глубоко проникают в структуру троса, смазывая сердечник. В профессиональных залах профилактическую смазку тросов проводят раз в 3-4 месяца. Пренебрежение этим правилом увеличивает трение в 2-3 раза, ускоряя истирание и троса, и ручья блока.

14. Почему в одних залах обивка сидений через год идет волнами, а в других остается натянутой как струна пять лет?
Причина в технологии дублирования пенополиуретана с фанерой и качестве самой фанеры. Волны и складки появляются, если поролон просто приклеен к фанере точками или по краям.

Под нагрузкой он смещается и тянет за собой обивку. В качественных сиденьях используется холодное или горячее формование: поролон формуется непосредственно на каркасе из влагостойкой фанеры (ФСФ), создавая монолитное соединение.

Обивка натягивается с высоким усилием и фиксируется в пазах с обратной стороны щита, исключая любую возможность смещения или провисания. Фанера при этом не расслаивается от влаги.

15. Какие статистические данные по износу оборудования за последние 17 лет заставляют владельцев клубов менять подход к закупкам?
Наблюдения показывают устойчивую корреляцию: клубы, делавшие ставку на начальную минимальную цену, сталкиваются с необходимостью полной замены парка тренажеров уже через 5-7 лет из-за морального и физического износа, тогда как клубы, инвестировавшие в оборудование с подтвержденным ресурсом (например, с рамами из сталей 35 и 45, узлами вращения на подшипниках Р5), эксплуатируют его 12-15 лет, меняя только расходники (тросы, обивку).

Данные подтверждают, что средний чек на ремонт и обслуживание дешевого оборудования за 10-летний период в 2,8 раза выше первоначальной экономии, что смещает спрос в сторону прозрачности конструкции и доступности запчастей.
